Тонкости работы со швеллером

От того как правильно установлена и сварена стальная балка, зависит надежность всей конструкции в целом. Рассмотрим все тонкости работы со швеллером, чтобы избежать ошибок в данных вопросах.

Швеллер — это…

Стальная балка, именуемая швеллером, в разрезе напоминает букву “П”, что относит ее к металлоизделию открытого типа. За счет этого ее проще обработать внутри и нанести защиту от коррозии. Каждый швеллер имеет свой номерной знак, говорящий о его высоте в сантиметрах. Также в названии швеллера присутствует буквенная маркировка “У” или “П” и говорит она о его виде:

• П — полки расположены параллельно;

• У — полки находятся под уклоном.

По своим характеристикам обе вариации балки примерно одинаковы. Так в чем же разница? Все просто. Изначально появился швеллер У, а со временем разработали и вариант П. Последний удобнее применять в строительстве в случае, когда к внутренней стороне необходимо приварить стальную пластину, размещенную под углом 90 градусов.

Тогда почему не отказались от “У”? Такой швеллер тоже нашел свое применение. Очень часто подъемные механизмы по типу кран-балки или тельфера крепят на стальную балку — двутавр или швеллер. На самом механизме движущееся “колесо” формой конуса и перемещается легче по балке с наклонными гранями.

Где же применяется швеллер? В основном его можно увидеть в следующих сферах:

• Строительство — ответственные конструкции промышленной или гражданской части;

• Автомобилестроение;

• Вагоностроение;

• Опоры для линий электропередач;

• Создание ограждений и ворот;

• Архитектура и декор.

Изготавливается горячекатаный швеллер стандарту ГОСТ 8240-97. Его высота от 1,5 до 3,5 раз превышает значение ширины.
Рассмотрим как обозначается швеллер на чертежах. Все необходимые элементы, в том числе и используемой марки стали изделия, указываются в документации и чертежах согласно действующим правилам и нормам.

На схемах в разделах и видах профиль проката обозначается его контурным рисунком без отображения точных данных закруглений углов, полок и т.д. Справа от изображения размещаются обозначение номера профиля.

Если для работы используется несколько одинаковых балок, то сначала цифрой указываем количество таких швеллеров, а потом уже его параметры. Например, 3 L60х30х2.

Когда в конструкции применяется не только сталь, но и алюминий, чугун или другой вариант металла, то перед параметрами балки указывается специальные буквенные символы. Например, если используется алюминий, то обозначение будет выглядеть следующим образом: Al L60х30х2.

Это основная информация по чертежам. Следуем дальше по тонкостям работы со швеллером и рассмотрим как его установить и сварить в металлоконструкциях.

Как правильно установить швеллер

У всего металлопроката есть две оси Х и У. Швеллер имеет ярко выраженной осью Х (высота) и слабой осью У.
Во время установки швеллера, обращают внимание на некоторые детали:

• Момент сопротивления лучше в положении, когда балку укладывают на полку (буквой С);

• Модификация швеллера диктует его правильное расположение;

• Направление — от середины перекрытия.

Эти же правила работают, если задаетесь вопросом как правильно положить швеллер для пола. Так во время постройки дома с несколькими этажами, вам придется столкнуться с тремя видами перекрытий:

• Цокольное — разделение цокольного этажа или подвала от первого этажа;

• Межэтажное — из названия видно, что отделяет этажи;

• Чердачное — соединяет чердак и жилое помещение дома.

Причем балочное перекрытие подходит для малоэтажного строения. В крупногабаритных домах применяется перекрытие с помощью железобетонных плит.

Как правильно сварить швеллер

Рассмотрим один вариант того, как правильно сварить швеллер встык. Чтоб было понятнее, ниже показано два швеллера, которые будут соединяться между собой с помощью пластины.

Требования к пластине.

Их всего два, но они очень весомые, поэтому на них стоит обратить внимание.
Во-первых, толщина пластины должны быть больше стенки швеллера.
Во-вторых, размер пластины по ширине должен быть меньше ширины стенки. За счет этого варить мы будем не по полкам металлоизделия, а рядом.

Свариваем швеллер.

Для работы нам понадобится две одинаковых пластины. Одну мы будем размещать по центру сверху, а вторую на то же место внутри.

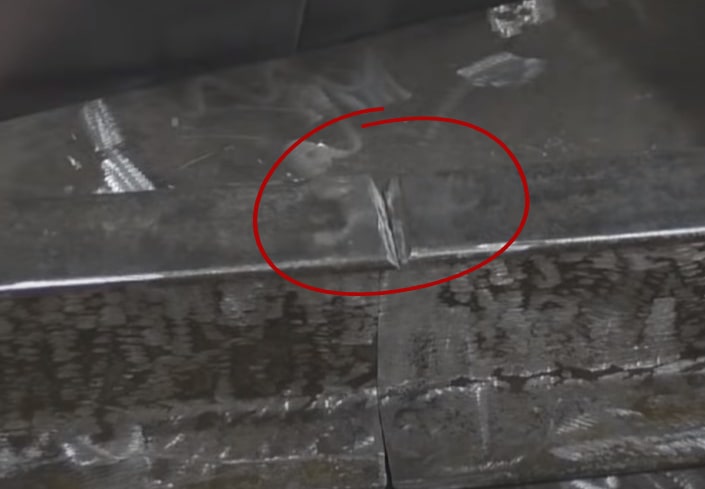

Перед началом сварочных работ проделываем еще одно обязательное действие — снимаем фаски для хорошего соединения на торцах.

Как варить швеллер?

Сначала фиксируем все элементы с помощью прихваток:

• Точечно по краям соединения стенок;
• Два угла каждой пластины в диагонали.

Проверяем, чтоб соединение было ровным и четким. Далее переходим непосредственно к сварке. Проваривать будем сначала пластины по бокам, как показано на рисунке:

Не забываем, что таких пластины у нас две — внешняя и внутренняя. Данный случай показан, если пластина имеет прямоугольную форму. Когда углы у нее срезаны, то провариваем по кругу. Почему так? В первом варианте, при сваривании бокового соединения пластина ослабляет металл и в последствии приведет к трещинам.

Приварив пластину, переходим к свариванию полок.
Что будет, если начать сварку с полок, а потом перейти к работе с пластиной пластине? В таком случае, начав работу с боковой полки, мы получаем перекос швеллеров в ту или иную сторону. А это уже является испорченной конструкцией и придется переделывать работу заново.

Теперь вы знаете как правильно расположить швеллер и варить его при монтировании разного вида конструкции. Если нужен качественный швеллер без ржавчины и с бесплатной порезкой в размер, то переходите на страницу товаров. Там представлен прайс с актуальными ценами, а также весь перечень комплектующих товаров.
