З'єднання і монтаж двотавру

З'єднання і монтаж двотавру

Немає сенсу довго розповідати що таке двутавр. Раз ви дійшли до цієї статті, то вже точно знаєте. І напевно знаєте для чого він потрібен:

• Скоротити витрати на фундамент;

• Знизити загальну вагу будівлі, споруди або іншої конструкції;

• І швидше закінчити будівельні роботи на об’єкті.

Раз з усім визначилися, то давайте відразу перейдемо до практичної частини і розберемо всі способи з’єднання двутавров і як підняти балку без застосування крана.

Як правильно поєднати двутавр

Мірний металопрокат має фіксовану довжину 6 або 12 метрів. Також є двутавр НДЛ. Він дешевше, в порівнянні з заходом, але відвантажується на вагу і має довжину в розкид від 1 до 4 метрів. Тому будівельники часто стикаються з тим, що необхідно подовжити двутавр.

Переймаючись питанням “як правильно поєднати двутавр” ви отримаєте дві відповіді:

• Зварити;

• З’єднати болтами.

Відразу розглянемо кожен з них.

І так, як зварити двутавр?

Основними причинами зварювання двотавру стають:

• Подовжити основну балку;

• Навхрест з’єднати основну і другорядну балки.

Виходячи з цього, виділяють два способи зварювання:

• Сварка встик, коли зістиковують два розрізи і зварюють за допомогою сталевої пластини;

• Сварка з накладками – зварюють двутаври між собою і додатково зміцнюють накладками з чотирьох сторін.

Зварений шов швидко старіє і руйнується. Через це такий тип з’єднання не підходить для відповідальних конструкцій. Продовжити термін експлуатації допоможе грунтова суміш.

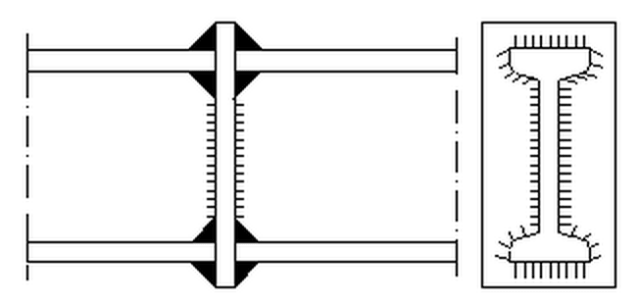

Процес зварювання встик через прокладку полягає в наступному:

• Беремо два двутавра і кладемо їх в одну площину так, щоб вони були продовженням один одного;

• Беремо сталеву пластину трохи більше розрізу двутавра і кутовим швом приварюємо спочатку до одного двотавру, а потім до другого.

За рахунок своєї простоти виконання спосіб дуже зручний і дає можливість з’єднати балки різних розмірів. До того ж, за рахунок відсутності підготовчих робіт процес займе мінімум часу.

У цьому способі зварювання завжди враховуємо необхідність дотримуватися прямизну поздовжньої осі.

Другий спосіб – зварювання двотавру встик з накладками. Накладки необхідні для зміцнення з’єднання і приварюються з чотирьох сторін. Форма накладки підбирається в залежності від положення двутавра в просторі.

Поетапно процес виглядає так:

• Двотавр готується до зварювання. Для якісного шва на його крайках робиться скіс.

• Якщо використовується металопрокат бу, то проводимо попередню зачистку країв на 1-1,5 см для поліпшення зварювання металу.

  Балки фіксуються і проварюються. Важливо, щоб в процесі роботи конструкція залишалася на місці. У цьому допоможуть спеціальні стелажі-фундаменти.

• Надійність з’єднання закріплюється шляхом приварювання додаткових накладок. Їх розміри повинні відповідати розмірам двутавра. Так ширина пластини для полки дорівнює ширині самої полиці, а для стінки – висоті стінки. Для стінок зручніше, коли накладка формою ромба, симетричного поздовжньої осі двотавру.

• Накладки розміщуються на шов, притискаються за допомогою струбцини і по периметру приварюються на кожну полицю і стінку.

Наступний спосіб – зварювання основної та другорядної балок. Підходить для несучих конструкцій і зведення перекриттів.
На ділі виглядає наступним чином:

• Основна балка: зверху вирізається рівносторонній трикутник, а знизу приварюється накладка.

• Другорядний двутавр: верх обрізається трикутником по формі основної балки, а низ обрізається на відстань до стінки основного двутавра.

Таким чином вони як пазл збираються: спочатку встановлюються всі основні двутаври і після цього до них прищеплюються всі допоміжні.

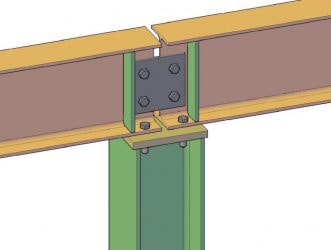

Болтове з’єднання двутавров

Болтове з’єднання дуже легко розбирається, тому підходить для конструкцій з подальшим демонтажем.

Процес практично такий же, як і зварювання з накладок, за винятком двох пунктів:

• Відстань між центрами отворів для болтів в 3 рази і більше перевищує діаметр заклепок.

• Болти і гайки підбираються і встановлюються так, щоб було зручно працювати інструментом.

Переваги болтового з’єднання:

• Не вимагає високих професійних навичок, наприклад, зварювання.

• Економити на залученні сторонніх фахівців – зварювальників.

• Процес перевірки якості з’єднання простіше.

• Сталий до ударних і вібраційних навантажень.

Недоліки:

• Періодично підтягувати болти.

• Метод вимагає додаткових підсилюючих елементів – сталевих пластин, а це витрати.

• Крепежи из черного металлопроката из-за коррозии постепенно руйнуються.

Як підняти двутавр без крана?

Склалася ситуація, коли кран не міг під’їхати на об’єкт? Через ваги і габарити двотавровох балкок складно підняти на висоту, але є кілька варіантів вирішення проблеми.

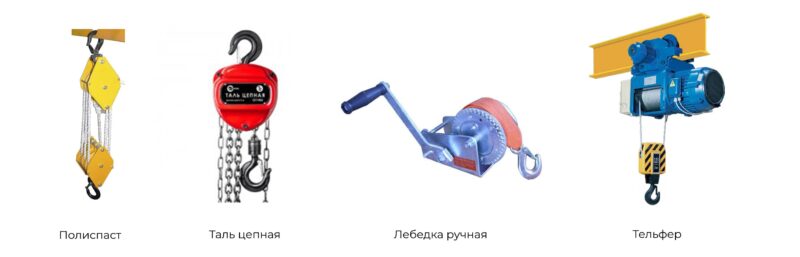

Замість крана підійдуть:

• Таль;

• Тельфер (таль з електричним приводом);

• Лебідка;

• Поліспаст (входить в таль або як окремий елемент).

Увага небезпечно! Завжди пам’ятайте про техніку безпеки. Всі перераховані пристрої повинні бути надійно закріплені. Розрахунок всіх допустимих навантажень робиться тільки фахівцем!

• Таль – це підйомний механізм для підйому вантажу і його переміщення.

• Тельфер – це різновид талі, але з механічним приводом.

• Лебідка – підйомний механізм з тяговим зусиллям за допомогою каната, ланцюга, троса або стрічки. Вона, як і таль, може бути ручною або електромеханічною.

• Поліспаст – частина талі, що складається з роликів, тросів, гака і ланцюгів. Можна купити окремо.

Чим відрізняється таль від лебідки?

• По-перше, зовнішній вигляд.

• По-друге, функціоналом.

Із застосуванням талі вантаж спочатку піднімають по горизонталі на потрібну висоту, а потім переміщають у бік. Деякі види таких пристосувань можуть тільки піднімати або опускати вантажі.

Лебідку надійно фіксуємо на одному місці і підтягуємо закріплений двутавр до себе хоч по вертикалі, хоч по горизонталі.
За вантажопідйомності виграють талі. Особливо це стосується, якщо таль черв’ячна. Її можливості – підйом вантажів 5-8 тонн на висоти 9-12 метрів.

Лебідці таке завдання не під силу. У ручної важільної лебідки максимум – це 3 тонни.
Як висновок, талі вибирають по висоті підйому і довжині рейки. Лебідки ж – за вантажопідйомністю та зусиллю тяги.
